محافظ کنتاکتور
اهمیت استفاده از محافظ کنتاکتور در تجهیزات برق صنعتی
در طول سال ها فعالیت در بازار لوازم برق صنعتی، همواره شاهد بوده ایم که سوختن بوبین کنتاکتور یکی از رایج ترین و پرهزینه ترین خسارت ها در تابلوهای برق است. بوبین کنتاکتور به عنوان قلب پیشبرنده کلید الکترومغناطیسی، در برابر نوسانات شدید ولتاژ، دو فاز شدن شبکه و کارکرد مداوم در ساعات طولانی بسیار حساس می باشد. اگرچه رله های حرارتی (بی متال) از موتور در برابر اضافه جریان و بار مکانیکی حفاظت می کنند، اما توانایی سنجش مستقیم و سریع کیفیت ولتاژ ورودی را ندارند. در این شرایط، استفاده از یک محافظ کنتاکتور تخصصی که به صورت سری با بوبین مدار فرمان قرار می گیرد، باعث می شود تا با بروز اولین اختلال ولتاژی، جریان بوبین بلافاصله قطع شده و از سوختن تجهیز و آتش سوزی جلوگیری شود.

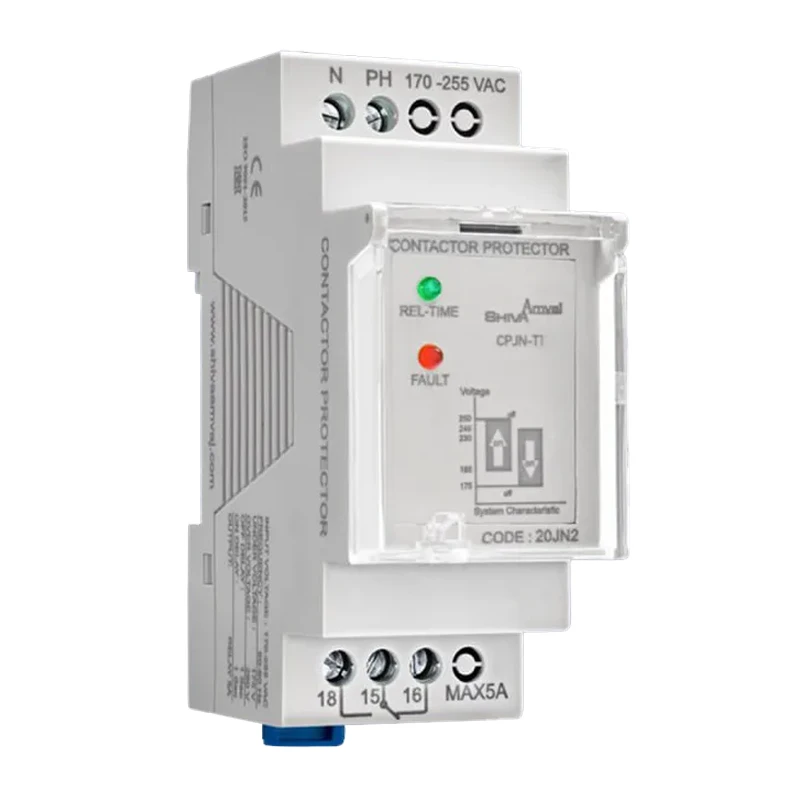

بررسی تخصصی محافظ کنتاکتور شیوا امواج مدل CPJN-T1
برند شیوا امواج با در نظر گرفتن نیاز دقیق تابلوکاران و فعالان برق صنعتی، محافظ کنتاکتور مدل CPJN-T1 را طراحی کرده است. این تجهیز به طور ویژه برای حفاظت از کنتاکتورهایی با بوبین 220 ولت متناوب در برابر افزایش ولتاژ، کاهش ولتاژ و دو فاز شدن شبکه ساخته شده است.
مزایا و مشخصات فنی برجسته این محصول عبارتند از:
- عملکرد خروجی فرمان: دارای خروجی رله 5 آمپر می باشد که به صورت سری در مدار بوبین قرار می گیرد و نیازی به تحمل جریان بار اصلی شبکه ندارد.
- محدوده قطع ولتاژ: در صورتی که ولتاژ بوبین از 250 ولت بیشتر یا از 175 ولت کمتر شود، دستگاه بلافاصله فرمان قطع صادر می کند.
- سرعت و تاخیر زمانی: وصل مجدد رله پس از پایداری ولتاژ شبکه با تاخیر 1 ثانیه انجام می شود تا از وصل ناگهانی و آسیب به تجهیزات جلوگیری شود.
- نشانگرهای هوشمند LED: مجهز به دو نشانگر REL/TIME (سبز رنگ برای حالت زمان گیری به صورت چشمک زن و وصل رله به صورت دائم) و FAULT (قرمز رنگ برای اعلام خطای ولتاژ یا دو فاز شدن) می باشد.
- ساختار بدنه و ترمینال: دارای ترمینال های استاندارد آسانسوری با ابعاد فشرده و وزن 100 گرم می باشد.
مقایسه محافظ کنتاکتور شیوا امواج با سایر راهکارهای حفاظتی بازار
برای انتخاب دقیق تر متناسب با نیاز پروژه صنعتی یا کارگاهی خود، جدول زیر مشخصات محافظ شیوا امواج را در کنار سایر تجهیزات حفاظتی مطرح بازار مقایسه می کند:
| مشخصه فنی و کاربرد | محافظ کنتاکتور شیوا امواج (CPJN-T1) | محافظ ولتاژ جریان جی بی اچ (JBH CVP) | رله کنترل فاز صنعتی (کریپال / عمومی) |
|---|---|---|---|
| ولتاژ کاری و تغذیه | 255 ولت متناوب (مخصوص بوبین 220 ولت) | 220 ولت تک فاز / 380 ولت سه فاز | 220 تا 480 ولت متناوب سه فاز |
| جریان خروجی و بار | رله فرمان 5 آمپری (اتصال سری با بوبین) | رله قدرتمند داخلی 63 تا 100 آمپر | کنتاکت های فرمان NO و NC |
| پارامترهای تحت حفاظت | افزایش ولتاژ، کاهش ولتاژ، دو فاز شدن | اضافه ولتاژ، افت ولتاژ، اضافه بار، عدم تقارن فاز | قطع فاز، جابجایی تسلسل فاز، عدم تقارن |
| تجهیزات جانبی و نمایشگر | دو نشانگر LED (REL/TIME و FAULT) | نمایشگر سون سگمنت ولتاژ/جریان و CT داخلی | نشانگرهای LED وضعیت خطای شبکه |
| نوع نصب و کاربری | نصب تابلویی رو ریلی / آسانسوری | نصب در جعبه فیوز و تابلوهای توزیع | نصب روی ریل DIN در تابلوهای فرمان |
راهنمای خرید و نکات کلیدی برای مشتریان برق صنعتی
به عنوان خریدار یا مجری پروژه های برق صنعتی، هنگام انتخاب و خرید محافظ کنتاکتور بهتر است موارد زیر را مد نظر قرار دهید:
- تطبیق ولتاژ بوبین با مدار فرمان: اگر بوبین کنتاکتور شما 220 ولت است، مدل CPJN-T1 شیوا امواج بدون نیاز به سیم کشی پیچیده یا تحمل آمپراژ بالا، بهترین گزینه اقتصادی و حفاظتی است.
- سرعت قطع در برابر نوسانات: قطع به موقع در تاخیرهای کوتاه (مانند 1 ثانیه) مانع از داغ شدن سیم پیچ بوبین و ایجاد فاصله هوایی در هسته مغناطیسی می شود.
- عیب یابی سریع تابلویی: استفاده از تجهیزاتی که دارای نشانگر تفکیک شده خطا هستند، زمان عیب یابی پرسنل نگهداری و تعمیرات را به شدت کاهش می دهد.
- گارانتی و خدمات پشتیبانی: برندهای معتبری مانند شیوا امواج و JBH با ارائه گارانتی های معتبر 36 ماهه، خیالی آسوده از بابت کیفیت کارکرد قطعه به شما می دهند.
